一、柔性石墨填料构造柔性石墨填料环是用柔性石墨带或柔性石墨编织填料（盘根），经模压成不同尺寸的环。这种柔性石墨填料环具有良好的回弹性、化学稳定性，能提供有效的密封作用。它还可和其它端环联合使用，即使在较苛刻的条件下，柔性石墨环也十分稳定可靠。常和增强柔性石墨环配套组合使用。柔性石墨填料适用于热水、高温、高压蒸汽、热交换液、氨气、氢气、有机溶剂、碳氢化合物、低温液等介质。 柔性石墨填料也可以用于压缩机、机泵、阀门、化工仪器、仪表等。www.tianliaohuan.com

二、柔性石墨填料性能特点
1、耐高温、高压是解决高温、高压密封问题的zui有效的产品之一。　　　　
2、柔性石墨填料耐腐蚀。
3、密封性能优异，且作用稳定、可靠。　　
三、柔性石墨填料使用范围
1、使用温度：0～600℃
2、石墨填料使用压力：≤6.4MPa
3、zui小预紧比压：y=70MPa　
4、适用介质的PH范围：0～14、

石墨填料www.tianliaohuan.com

石墨垫
一、结构：石墨垫密封材料采用天然鳞状石墨经过特殊的化学处理热处理加工而成，可保持天然石墨的原有特性密封性能良好。
二、 特点：
1.耐高温、而低温，在非氧化介质中使用范围为摄氏度，在氧化性介质中可达400℃。
2.耐腐蚀、耐各种腐蚀介质，但在强氧化性介质中使用，尚有一定的局限性。
3.垫片使用的极限压力为1.33X10<59Mpa，即使在剧烈的温度交变和压力交变的场合也能保证良好的密封。
4.石棉垫片由于毛细管作用，对液体介质常产生渗漏，而石墨垫具有良好的不渗透性。
5.法兰密封面不需精加工，表面粗糙度只要达到RA6.3mm,即可保证密封。
6.垫片柔软,弹塑性好,因而螺栓压紧力小,只需轻轻压紧垫片,就能保证良好密封,安装较方便。
7.不粘污密封面.
三、材料:柔性石墨、不锈钢、马口铁。
四、应用范围：
适用压力：20 Mpa
适用温度：-200℃-870℃
适用介质：蒸汽、压缩空气、天然气、裂解气、变换气、油品、溶剂、渣油、蜡油、油浆、重油、丙烯、烧碱、熔融盐载热体、酸、碱、盐、溶液、液化气、水等。
五、     主要用途：用于各种介质的管道、泵、阀门压力容器、换热设备等法兰连接处的静密封。
六、     规格：DN10-DN900，亦可根据需方提供的规格尺寸生产www.tianliaohuan.com

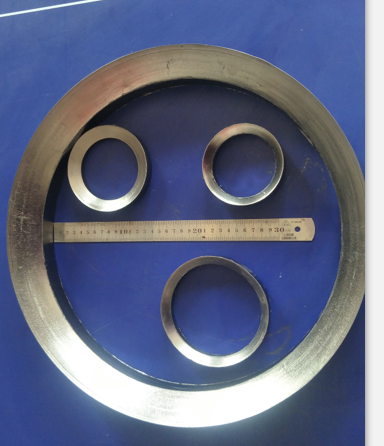

石墨填料环

性能特点：
石墨填料环由纯柔性石墨纸，经剪切后，在模具中将石墨纸经螺旋形缠绕压制而成的环状石墨填料，尺寸精确，密度可定，石墨纯度大于99%，且无任何外加填充剂或粘接剂。也可以表面用锌粉等缓蚀剂处理。一般截面为方形，也可以楔形式V形，后二种适用高压部位。
1、石墨环耐高温性和耐腐蚀性能优良
2、石墨环自润滑性好
3、石墨环回弹系数高
4、石墨环可以根据用户需要，按45°斜切口

免费电话400-8506355联系人: 张 敏 （女士）18232662108

设备：
阀、泵等。

行业：
石油设备、发电厂、化工、钢厂等推荐使用。

介质：
除少数强氧化性介质，它可用密封热水，高温，高压蒸汽，换热介质，氢气，氨，有机溶剂，碳氢化合物，低温液体等介质

产品规格：Φ5mm--Φ1000mm；特殊规格或各类非标准产品可按客户要求制定


石墨填料环主要技术参数：

免费电话400-8506355联系人: 张 敏 （女士）18232662108

温度（Temperature） --200～450℃（非氧化中-200～800℃）
压力 (Pressure ) &le;30MPa
Ph值（PH range) 0-14
线速度（Linear speed ) 10m/s

免费电话400-8506355联系人: 张 敏 （女士）18232662108

各种填料环系列产品类型：www.tianliaohuan.com

各种填料环名称 型 号 密度(g/cm3)
石墨填料环 D-C1000 1.25-2.0
增强石墨填料环D-C 1100
自密封石墨填料环D-C 1010
石墨盘根环 D-C1100
组合填料环 D-C1310
碳化纤维盘根环D-C 1300
高碳纤维盘根环 D-C1310
芳纶纤维盘根环D-C 1400
四氟盘根环 D-C1200
盘根环D-C 0000
根据客户来样或要求供货www.tianliaohuan.com

※www.tianliaohuan.com实际应用工况不同， 以上参数仅供参考，不作任何保证要求。
可接受定做，具体情况请

免费电话400-8506355联系人: 张 敏 （女士）18232662108
